Dlaczego ciśnienie w nawadnianiu kropelkowym ma kluczowe znaczenie
Jak ciśnienie „napędza” system kropelkowy
Nawadnianie kropelkowe polega na tym, że woda przepływa przez przewody i wypływa z emiterów (kroplowników) małymi porcjami, bez rozbryzgu. To, czy z każdego kroplownika wypłynie podobna ilość wody, zależy głównie od ciśnienia w systemie kropelkowym.
Przy zbyt niskim ciśnieniu woda ledwo sączy się z emiterów. Przy zbyt wysokim – kroplowniki mogą pracować jak małe fontanny, a taśma kroplująca pęka. W szklarni, gdzie rośliny rosną gęsto, każdy taki błąd widać po kilku dniach na liściach i owocach.
Ciśnienie w instalacji można porównać do „siły pchania” wody przez przewody. Im dłuższa linia kroplująca i im cieńsze przewody, tym bardziej ciśnienie spada po drodze. Jeśli źródło wody jest niestabilne, spada także dawka wody podawana roślinom.
Równomierność podlewania od początku do końca linii
W szklarni liczy się równomierne podlewanie wszystkich roślin w rzędzie, niezależnie od tego, czy stoją najbliżej przyłącza, czy na samym końcu linii. Niewłaściwe ciśnienie powoduje, że:
pierwsze rośliny przy zaworze dostają za dużo wody,
ostatnie rośliny – za mało lub prawie wcale,
środkowa część linii jest podlewana „w miarę” dobrze, ale trudno to kontrolować.
Przy długich liniach i dużej liczbie emiterów straty ciśnienia kumulują się po drodze. Jeśli nie zadba się o odpowiednio dobrane ciśnienie robocze, część systemu będzie pracować poza swoim zakresem, co automatycznie psuje równomierność nawadniania.
Wzrokowo widać to po roślinach: końce rzędów są słabsze, mniejsze, liście więdną w upały szybciej niż w środku tunelu. Z kolei przy wejściu do szklarni rośliny bywają zbyt bujne, z większym ryzykiem chorób grzybowych.
Ciśnienie a dawka wody i choroby grzybowe
W nawadnianiu kropelkowym dawkę wody określa się zwykle jako litry na godzinę na jeden kroplownik. Ta dawka obowiązuje jednak tylko przy założonym ciśnieniu roboczym. Gdy ciśnienie spada, wydajność emiterów również się zmniejsza.
Jeśli ciśnienie jest zbyt wysokie, krople zaczynają rozbryzgiwać się wokół emitera, zwilżając łodygi i dolne liście. To podnosi wilgotność w strefie przyglebowej, sprzyja mączniakowi, szarej pleśni i innym chorobom grzybowym. Prawidłowo ustawione ciśnienie sprawia, że woda trafia głównie do strefy korzeni.
Przy niskim i zmiennym ciśnieniu system nie dostarcza roślinom zaplanowanej ilości wody. Harmonogram podlewania przestaje mieć sens – możemy nastawić nawet idealny czas pracy, ale przy słabym ciśnieniu rośliny i tak będą przesuszone.
Różnica między systemem grawitacyjnym a zasilanym z sieci lub hydroforu
System grawitacyjny bazuje na różnicy wysokości między zbiornikiem a linią kroplującą. Każdy metr wysokości słupa wody daje ok. 0,1 bara ciśnienia. Jeśli zbiornik stoi 1,5 m nad linią kroplującą, mamy w przybliżeniu 0,15 bara – to zwykle za mało dla standardowych emiterów.
Z kolei zasilanie z sieci wodociągowej lub hydroforu daje najczęściej 2–4 bary, a w niektórych miejscach nawet więcej. To dobre źródło, ale trzeba je „przyciąć” reduktorem ciśnienia, aby nie uszkodzić taśm kroplujących i nie podawać roślinom zbyt dużej dawki wody naraz.
Świadomy dobór ciśnienia oznacza więc nie tylko ustawienie wartości „żeby działało”, ale dopasowanie jej do typu emiterów, długości linii i sposobu zasilania szklarni.
Ciśnienie (bar) i przepływ (l/h) w praktyce ogrodnika
Ciśnienie w nawadnianiu kropelkowym wyraża się najczęściej w barach. 1 bar to lekko ponad 1 atmosferę. W domowych instalacjach wodociągowych typowe ciśnienie to 2–4 bary.
Przepływ to ilość wody, która przepływa przez element instalacji w jednostce czasu. W liniach i kroplownikach podaje się go zwykle w litrach na godzinę (l/h). Emiter o wydajności 2 l/h dostarczy 2 litry wody w ciągu jednej godziny pracy przy określonym ciśnieniu roboczym.
W praktyce ogrodnika te dwa parametry trzeba ze sobą powiązać: przy danym ciśnieniu określony kroplownik ma zadaną wydajność. Jeśli ciśnienie rośnie lub spada, zmienia się też jego przepływ.
Jak producenci oznaczają wydajność linii kroplujących i emiterów
Na opakowaniach taśm kroplujących i linii do szklarni zwykle znajdziesz kilka kluczowych danych:
wydajność emitera, np. 1 l/h, 2 l/h, 4 l/h,
rozstaw emiterów, np. 10 cm, 20 cm, 33 cm,
zalecane ciśnienie pracy (lub zakres), np. 0,8–1,2 bara, 1–2 bary,
maksymalna długość linii przy danej średnicy i ciśnieniu.
Przy pojedynczych kroplownikach (szczególnie tych wtykanych w rurę PE) spotyka się opisy typu „2 l/h przy 1 barze” lub „emiter z kompensacją ciśnienia 1–3 bary, 2 l/h”. Ten drugi typ oznacza, że przepływ będzie utrzymany na zbliżonym poziomie w dość szerokim zakresie ciśnień.
W liniach bez kompensacji wzrost lub spadek ciśnienia powoduje wyraźną zmianę wydajności. Dlatego tak ważne jest, żeby dobrać stabilne ciśnienie w systemie kropelkowym, a nie tylko „jakiekolwiek, byle woda leciała”.
Zakres pracy 0,8–3 bary – jak to czytać
W danych producenta często widnieje informacja „zakres pracy 0,8–3 bary”. Nie oznacza to, że linia będzie idealnie równomiernie podlewać w całym tym zakresie. W praktyce chodzi o to, że w tym przedziale system nie ulegnie uszkodzeniu i będzie jako tako działał.
Do równomiernego podlewania w szklarni lepiej przyjąć węższy przedział. Jeśli taśma wytrzymuje 0,8–3 bary, rozsądne jest ustawienie stałego ciśnienia np. w okolicach 1,0–1,2 bara. Daje to zapas bezpieczeństwa w górę i w dół, a jednocześnie nie wyciska z instalacji skrajnych parametrów.
W systemach z kompensacją ciśnienia istotne jest, by pracować w środku zakresu, w którym membrany wewnątrz emiterów działają najbardziej stabilnie. Zwykle będzie to ok. 1,5–2 bary, ale zawsze trzeba sprawdzić dokumentację konkretnego produktu.
Przykład: jeden rząd pomidorów – jak przeliczyć ilość wody
Załóżmy, że w szklarni znajduje się rząd pomidorów o długości 10 m. Zastosowana linia kroplująca ma emitery co 33 cm, każdy o wydajności 2 l/h przy 1 barze.
W takim rzędzie będzie około 30 emiterów (10 m / 0,33 m ≈ 30). Każdy emiter podaje 2 l/h, więc cała linia ma przepływ 2 l/h × 30 = 60 l/h przy ciśnieniu roboczym 1 bar.
Jeśli instalacja pracuje przez 30 minut, linia poda ok. 30 litrów wody. Przy dwóch takich cyklach dziennie – 60 litrów. Mając stabilne ciśnienie, można sensownie planować dawki wody. Gdy ciśnienie spada np. do 0,5 bara, wydajność emiterów spadnie, a rzeczywista dawka będzie mniejsza, niż zakładano.

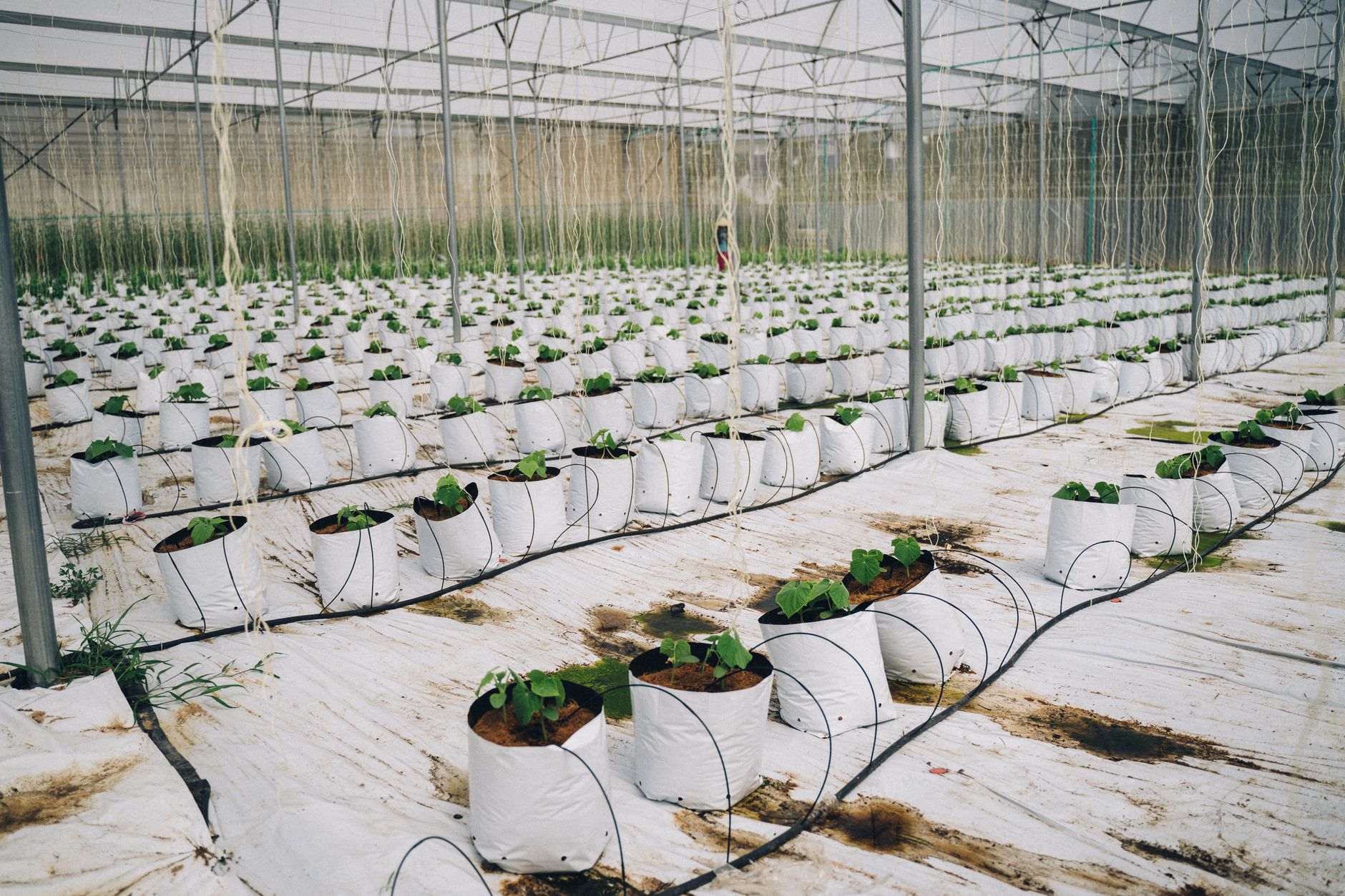

Źródło: Pexels | Autor: Anna Tarazevich
Jakie ciśnienie jest optymalne dla nawadniania kropelkowego w szklarni
Typowe zakresy ciśnienia dla taśm kroplujących i linii z kompensacją
Większość taśm kroplujących i prostych linii do zastosowań ogrodniczych projektuje się do pracy w stosunkowo niskim ciśnieniu. Najczęściej spotyka się przedziały:
proste taśmy kroplujące: ok. 0,6–1,2 bara,
linie kroplujące o wyższej trwałości (np. grubsza ścianka): ok. 0,8–2 bary,
linie z kompensacją ciśnienia: zwykle 1–3 bary (czasem węższy zakres).
Dla delikatnych taśm ważniejsze jest, żeby nie przekraczać górnej granicy – zbyt wysokie ciśnienie może prowadzić do pęknięć lub wystrzeliwania taśmy z złączek. W liniach z kompensacją kluczowe jest utrzymanie wartości powyżej minimum, poniżej którego membrana przestaje stabilizować przepływ.
W większości przydomowych tuneli foliowych taśmy i linie pracują najbezpieczniej przy ok. 0,8–1,5 bara. Ten zakres pozwala na sensowne długości linii i równomierność podlewania bez nadmiernego obciążania instalacji.
Pojedyncze kroplowniki i mikronawadnianie
Pojedyncze kroplowniki wtykane w rurę PE (np. do podlewania donic lub konkretnych krzewów) mają często wyższe wymagania ciśnieniowe. Typowe emitery z kompensacją ciśnienia pracują stabilnie przy 1–3 barach, a nawet 1–4 barach.
W szklarni mogą się przydać przy bardzo długich rzędach, różnicach wysokości lub tam, gdzie każda roślina ma mieć dokładnie tę samą dawkę. W takim przypadku ciśnienie systemu trzeba dostosować do wymagań tych emiterów, a nie do taśmy kroplującej.
Przy mikronawadnianiu (np. mikrozraszacze, mikrokroplowniki na palikach) często pojawia się wymóg pracy w zakresie 1,5–3 bary, aby uzyskać prawidłową charakterystykę rozkładu wody. Zbyt niskie ciśnienie daje nierówny obraz zraszania i część roślin pozostaje sucha.
Mała szklarnia przydomowa a tunel z kilkoma sekcjami
W małej szklarni przydomowej (np. 3×6 m) zwykle wystarczą krótkie linie kroplujące, zasilane z jednego punktu. Przy takiej długości rzędów i kilku taśmach sensownym kompromisem jest stabilne ciśnienie w zakresie 0,8–1,2 bara. Reduktor ciśnienia ustawiony na ok. 1 bar daje dobrą równowagę między wydajnością a bezpieczeństwem.
W tunelu z kilkoma sekcjami (np. kilkoma długimi rzędami po 20–40 m każdy) trzeba już lepiej zadbać o hydraulikę instalacji. Często stosuje się wyższe ciśnienie na magistrali głównej (np. 2 bary), a następnie rozprowadza wodę do poszczególnych sekcji, gdzie wchodzą lokalne reduktory. Dzięki temu spadki ciśnienia na rurach głównych są niewielkie.
W większych szklarni profesjonalnych standardem jest praca na 2–3 barach z wykorzystaniem linii z kompensacją ciśnienia i podziałem na sekcje. W amatorskich warunkach wystarczy zwykle prostszy układ, ale zasada jest podobna: stabilne ciśnienie, dobrze dobrane do emiterów.
Jak znaleźć informacje o zalecanym ciśnieniu
Najpewniejszym źródłem jest zawsze dokumentacja producenta. Informacji warto szukać w kilku miejscach:
na opakowaniu taśmy, linii lub kroplowników,
na samej taśmie (czasem nadrukowane są dane o ciśnieniu i wydajności),
w karcie katalogowej na stronie producenta lub dystrybutora,
w instrukcji montażu systemu.
Jeśli produkt nie ma wyraźnie zaznaczonego zakresu, a jest to typowa taśma kroplująca do ogrodu, rozsądne jest przyjęcie założenia, że bezpieczny zakres to okolice 0,8–1 bara. Przy braku danych lepiej ustawić niższe ciśnienie, a w razie potrzeby stopniowo je korygować, niż od razu podawać 3–4 bary z wodociągu.
Bezpieczny przedział docelowy dla większości amatorskich systemów
Dla typowych amatorskich systemów w szklarni, bazujących na taśmach kroplujących i prostych liniach z wbudowanymi emiterami, można przyjąć orientacyjny, bezpieczny przedział ciśnienia roboczego:
0,8–1,5 bara – docelowy zakres dla większości małych i średnich szklarni,
ok. 1 bar – dobry punkt wyjścia przy pierwszym uruchomieniu systemu,
1,5–2 bary – raczej dla linii z kompensacją ciśnienia i dłuższych odcinków.
Ustawienie reduktora na ok. 1 bar pozwala uniknąć nadmiernego obciążania taśm i jednocześnie zapewnia wystarczającą wydajność. Jeżeli po pomiarach okaże się, że końcówki linii podlewają zdecydowanie słabiej, można rozważyć lekkie podniesienie ciśnienia (np. do 1,2 bara), ale zawsze stopniowo.
Źródła wody i ich wpływ na ciśnienie w instalacji
Woda z sieci: stabilność, ale często za wysokie ciśnienie
Zasilanie szklarni z domowej instalacji wodociągowej to częsty wybór. Główne zalety to:
w miarę stałe ciśnienie,
nieograniczony czas pracy (brak konieczności uzupełniania zbiornika),
Typowe problemy przy zasilaniu z wodociągu
Domowe instalacje wodociągowe potrafią mieć bardzo różne ciśnienie. Rano jest niższe, wieczorem wyższe; w weekend inne niż w tygodniu. Skoki potrafią dochodzić do 1–2 barów różnicy.
W praktyce wygląda to tak: jeden dzień linie w szklarni pracują spokojnie, kolejnego przy podlewaniu łazienki czy ogrodu sąsiada ciśnienie w sieci rośnie i taśmy zaczynają „puchnąć”, złączki potrafią wyskoczyć, a przy słabszych materiałach pojawiają się pęknięcia.
Bez reduktora ciśnienia trudno wtedy mówić o przewidywalnych dawkach wody. Nawadnianie kropelkowe zasilane bezpośrednio z sieci traktuje się raczej jako etap przejściowy, a nie docelowe rozwiązanie.
Zasilanie ze zbiornika grawitacyjnego
Zbiornik ustawiony wyżej od poziomu linii kroplujących daje proste, przewidywalne ciśnienie. Przyjmuje się w przybliżeniu, że 1 m różnicy wysokości słupa wody to ok. 0,1 bara.
Jeżeli zbiornik stoi 2 m nad poziomem taśmy, ciśnienie robocze będzie rzędu 0,2 bara. To wystarczy do lekkiego sączenia, ale dla wielu taśm to za mało, by pracowały zgodnie ze specyfikacją.
Żeby uzyskać okolice 0,8–1 bara z samej grawitacji, zbiornik musiałby stać ok. 8–10 m wyżej. W amatorskich warunkach to rzadko realne, więc przy zbiorniku grawitacyjnym na ogół stosuje się taśmy i emitery dedykowane do bardzo niskich ciśnień albo wspomaga się układ małą pompą.
Pompy hydroforowe i zestawy hydroforowe
Hydrofory są częstym wyborem przy zasilaniu szklarni ze studni. Pozwalają utrzymać stałe ciśnienie w instalacji domowej, ale mają swoje ograniczenia.
Typowy zestaw hydroforowy ma zakres załączania i wyłączania, np. 2–3 bary. Oznacza to, że podczas pracy ciśnienie w instalacji „pływa” w tym przedziale. Dla taśm kroplujących to już spora różnica w wydajności.
Przy nawadnianiu kropelkowym ze studni lepszy efekt daje pompa z falownikiem (utrzymująca stałe ciśnienie) albo zwykły hydrofor, ale z oddzielnym reduktorem ciśnienia na sekcję szklarniową. Wtedy główna instalacja może pracować na 2–3 barach, a linie kroplujące stabilnie na 1 barze.
Studnia i pompa zanurzeniowa bez hydroforu
Pompy zanurzeniowe bez zbiornika ciśnieniowego dają zwykle wysokie, ale bardzo zmienne ciśnienie, zależne od wydajności pompy i aktualnego przepływu. Do bezpośredniego podłączenia taśmy kroplującej się nie nadają.
W takim układzie standardem jest wpięcie reduktora ciśnienia oraz zaworów dławiących przepływ, a przy większych szklarniowych instalacjach – również montaż prostego zbiornika wyrównawczego. Bez tego każda zmiana liczby otwartych sekcji radykalnie zmienia ciśnienie na liniach.
Reduktory ciśnienia i inne elementy stabilizujące
Rodzaje reduktorów ciśnienia
W małych instalacjach ogrodowych spotyka się głównie dwa typy reduktorów:
stałociśnieniowe – fabrycznie ustawione na jedną wartość, np. 1 bar, 1,5 bara,
regulowane – z pokrętłem lub śrubą umożliwiającą zmianę ustawienia.
Reduktory stałociśnieniowe są tańsze i prostsze w użyciu. Sprawdzają się w typowej małej szklarni z jedną, dwiema sekcjami. Gdy instalacja jest bardziej rozbudowana, wygodniejszy bywa reduktor regulowany – raz ustawiony, trzyma parametr przez cały sezon.
Gdzie montować reduktor ciśnienia
Miejsce montażu ma duży wpływ na stabilność systemu. W małych tunelach najczęściej umieszcza się reduktor zaraz za źródłem wody (kranem w ogrodzie, wyjściem z hydroforu). Dzięki temu cała część szklarniowa pracuje na jednym ciśnieniu.
W większych obiektach, z kilkoma sekcjami, stosuje się inne podejście. Na magistrali głównej zostawia się wyższe ciśnienie (np. 2 bary), a reduktory montuje się na wejściach do poszczególnych sekcji. Dzięki temu spadki ciśnienia na długich rurach zasilających są mniejsze, a każda sekcja ma swoje „lokalne” parametry.
Filtr jako element stabilnego systemu
Filtr nie wpływa wprost na ciśnienie docelowe, ale ma kluczowy wpływ na równomierność pracy emiterów. Zanieczyszczone lub częściowo przytkane kroplowniki zmieniają efektywny przepływ tak samo, jak wahania ciśnienia.
Przy zasilaniu ze studni lub zbiornika otwartego filtr dyskowy albo siatkowy powinien być obowiązkowy. Montuje się go zawsze przed reduktorem ciśnienia, aby zanieczyszczenia nie uszkadzały mechanizmu reduktora.
Zawory, sekcje i równowaga przepływów
Zawory kulowe lub elektromagnetyczne pozwalają dzielić szklarnię na sekcje. To z kolei ułatwia utrzymanie stabilnego ciśnienia: zamiast zasilać naraz kilkadziesiąt długich linii, włącza się tylko część instalacji, na którą pompa i reduktor spokojnie „wyrabiają”.
Dobierając liczbę linii w sekcji, warto policzyć łączny przepływ i porównać z maksymalnym wydatkiem źródła wody. Jeśli pompa daje 1000 l/h, a w sekcji linie potrzebują 1200 l/h, ciśnienie nieuchronnie spadnie, a końcówki rzędów będą niedolane.
Elementy ograniczające uderzenia hydrauliczne
Przy instalacjach z pompą pojawia się problem uderzeń hydraulicznych przy nagłym zamykaniu zaworów. Gwałtowne skoki ciśnienia potrafią z czasem uszkodzić taśmy, złączki i same reduktory.
Prostym sposobem ich ograniczenia jest łagodniejsze otwieranie i zamykanie zaworów (zwłaszcza elektrozaworów – poprzez odpowiedni dobór sterownika). W mocniej rozbudowanych systemach stosuje się również naczynia wzbiorcze lub specjalne tłumiki uderzeń, ale w małej szklarni zwykle wystarczy zdrowy rozsądek i dobrej jakości armatura.

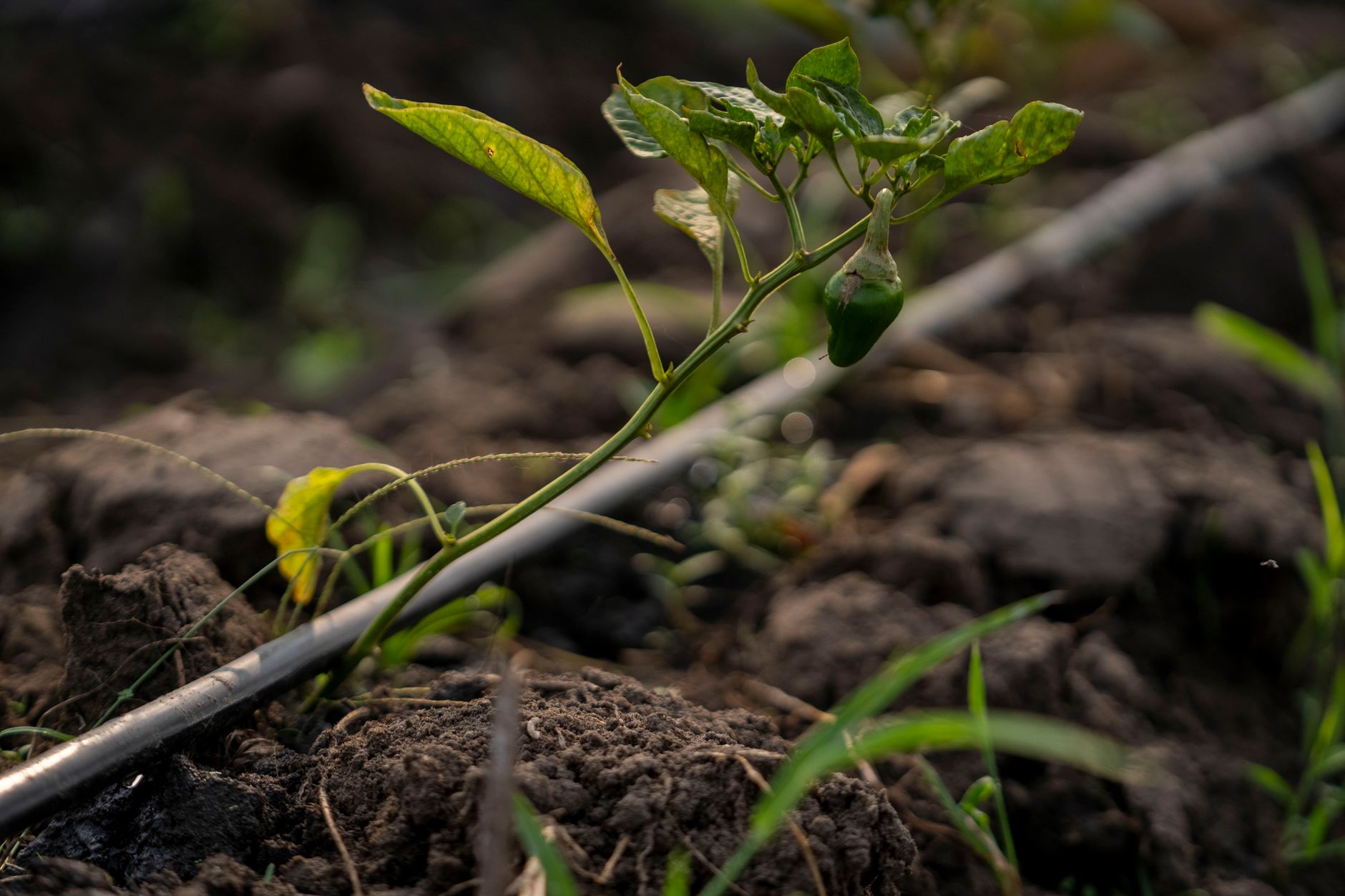

Źródło: Pexels | Autor: Elvis KAMBIRE
Projektowanie linii kroplujących z myślą o stabilnym ciśnieniu
Długość linii a spadek ciśnienia
Im dłuższa linia kroplująca, tym większy spadek ciśnienia między początkiem a końcem. Producent zwykle podaje maksymalną długość odcinka przy danym ciśnieniu i rozstawie emiterów – tę informację trzeba traktować poważnie.
W praktyce lepiej nie „dobijać” do maksymalnej długości. Jeśli w danych jest 60 m, rozsądnie zaprojektować 40–50 m. Zyskuje się wtedy większą równomierność podlewania i mniejsze ryzyko problemów przy niewielkich wahaniach ciśnienia w źródle.
Średnica rur zasilających
Rury magistralne i rozprowadzające wodę do linii kroplujących powinny mieć odpowiednią średnicę. Zbyt wąskie (np. 16 mm jako główna magistrala w dużym tunelu) powodują duże straty ciśnienia przy większych przepływach.
Prosty schemat: magistrala główna 25–32 mm, od niej odejścia na sekcje 20–25 mm, a dopiero na końcu krótkie przyłącza 16 mm do taśm. W małej szklarni można iść „oczko” niżej, ale zasada pozostaje ta sama – główna rura grubsza, przyłącza cieńsze.
Zasilanie linii z obu końców
Przy dłuższych rzędach dobrą praktyką jest zasilanie linii kroplującej z obu końców. Wtedy ciśnienie rozkłada się bardziej równomiernie, a końcówki nie są tak „poszkodowane” względem środka.
Technicznie robi się to w prosty sposób: oba końce taśmy podłącza się do tej samej rurki zasilającej (np. w kształcie „U”) albo do dwóch punktów na magistrali. Długość „przezroczysta” hydraulicznie skraca się o połowę.
Podział na sekcje według długości i zapotrzebowania
Jeżeli w jednej szklarni są rzędy o bardzo różnej długości (np. 8 m i 30 m), nie powinny one pracować zawsze w tej samej sekcji. Dłuższe rzędy potrzebują albo nieco wyższego ciśnienia, albo mniejszej liczby linii w sekcji, by utrzymać równomierność.
Praktyczny układ: krótkie rzędy w jednej sekcji, długie w drugiej lub nawet trzeciej. Każdą sekcję można w razie potrzeby lekko „podregulować” – innym reduktorem ciśnienia albo różnym czasem pracy.
Rozmieszczenie zaworów i punktów pomiarowych
Przy projektowaniu układu warto od razu przewidzieć miejsca na zawory odcinające i krótkie odcinki z gwintem pod manometr. Dwa–trzy takie punkty w różnych częściach szklarni bardzo ułatwiają diagnostykę.
W razie problemów (np. część roślin więdnie mimo długiego podlewania) można wtedy szybko sprawdzić, czy przyczyną jest spadek ciśnienia w połowie linii, zapchany filtr, czy może problem z samym emiterem.
Jak zmierzyć i ustawić ciśnienie w istniejącym systemie
Prosty manometr na kranie lub rurze PE
Najłatwiej zainstalować manometr na krótkim odcinku z gwintowanymi złączkami. W wersji minimalnej wystarczy trójnik 1/2″ lub 3/4″, krótki nypel i manometr glicerynowy o zakresie do 4–6 barów.
Taki zestaw można wkręcić bezpośrednio za kranem ogrodowym lub w wstawkę na rurze PE. Lepszy odczyt uzyskuje się wtedy, gdy manometr znajduje się możliwie blisko miejsca, gdzie faktycznie podłączone są linie kroplujące.
Pomiar ciśnienia „pod obciążeniem”
Ciśnienie trzeba mierzyć przy pracującym systemie, czyli gdy linie kroplujące są otwarte i woda płynie. Pomiar „na sucho”, przy zamkniętych zaworach, pokaże jedynie maksymalne ciśnienie statyczne, które ma mało wspólnego z realną pracą układu.
Procedura jest prosta: otworzyć sekcję, poczekać kilkanaście sekund, aż przepływ się ustabilizuje, i dopiero wtedy odczytać wskazanie manometru. Dobrze jest zrobić to w kilku punktach, jeśli instalacja jest większa.
Regulacja reduktora ciśnienia
Przy reduktorach regulowanych ustawia się ciśnienie zwykle śrubą lub pokrętłem. Zmiana powinna być wykonywana powoli, z obserwacją manometru. Warto robić to małymi krokami, np. co 0,1–0,2 bara.
Po każdej korekcie dobrze jest obejść szklarnię i wizualnie sprawdzić pracę taśm: czy nie puchną, czy nie ma „fontann” w miejscu złączek, czy końce linii podlewają równomiernie z początkiem.
Ocena równomierności bez specjalistycznych przyrządów
Nawet bez precyzyjnych mierników przepływu można w przybliżeniu ocenić równomierność systemu. Wystarczy postawić jednakowe pojemniki (np. kubeczki) pod początkiem, środkiem i końcem linii, w kilku rzędach.
Po określonym czasie pracy (np. 30 minutach) porównuje się poziom wody. Jeżeli różnice są niewielkie, rzędu kilkunastu procent, system jest w praktyce akceptowalny. Przy większych różnicach trzeba szukać przyczyn w spadkach ciśnienia, zapchaniu filtra albo zbyt długich liniach.
Stabilizacja ciśnienia w praktyce – różne scenariusze
Mały tunel zasilany bezpośrednio z kranu
Przy niewielkim tunelu foliowym i kilku krótkich liniach najprostszy, a zarazem skuteczny układ to: kran ogrodowy → filtr siatkowy → reduktor stałociśnieniowy 1 bar → rura PE 16–20 mm → taśmy kroplujące.
W takim ustawieniu sieć wodociągowa może mieć 2–5 barów i zmieniać się w ciągu dnia, ale za reduktorem zawsze będzie ok. 1 bar. Dla większości amatorskich taśm to optymalne warunki i niewielkie ryzyko awarii.
Szklarnia zasilana ze zbiornika na podwyższeniu
Jeśli woda jest magazynowana w zbiorniku, który stoi niewiele wyżej niż poziom szklarni, ciśnienie z grawitacji będzie zbyt niskie dla większości standardowych taśm. Rozsądne są wtedy dwa kierunki działania.
Pierwszy to zastosowanie specjalnych taśm i emiterów do niskich ciśnień, projektowanych do pracy przy 0,1–0,3 bara. Drugi – dołożenie małej pompy i reduktora, tak aby podnieść ciśnienie do ok. 0,8–1 bara i jednocześnie je ustabilizować.
Większy tunel z kilkoma sekcjami i hydroforem
Przy większych tunelach, zasilanych ze studni przez hydrofor, schemat często wygląda następująco: pompa + zbiornik ciśnieniowy → rura główna 32 mm (2–3 bary) → filtr dyskowy → rozdział na sekcje z zaworami → lokalne reduktory 1–1,5 bara → linie kroplujące.
Taki układ pozwala wykorzystać moc pompy i jednocześnie zapewnia, że każda sekcja pracuje w swoim bezpiecznym zakresie. Jeśli jedna sekcja jest wyraźnie dłuższa, można ustawić na niej nieco wyższe ciśnienie (np. 1,3 bara), a na krótszych pozostać przy 1 barze.
System z mieszanym nawadnianiem: kroplowniki i mikrozraszacze
Łączenie obwodów o różnych wymaganiach ciśnieniowych
Kroplowniki liniowe zwykle dobrze pracują przy 0,8–1,5 bara. Mikrozraszacze często wymagają 2–3 barów, aby uzyskać odpowiedni zasięg i równomierną kroplę.
Łączenie ich w jednej sekcji z jednym reduktorem najczęściej kończy się kompromisem, który nikogo nie zadowala: kroplowniki są przelewane lub zraszacze „plują” tylko pod siebie.
Praktyczne rozwiązanie to osobne sekcje: jedna tylko pod kroplowniki (reduktor 1 bar), druga pod mikrozraszacze (reduktor 2 bary lub praca bez reduktora, jeśli pompa i instalacja na to pozwalają).
Rozdział magistrali na strefy o różnym ciśnieniu
Jeśli szklarnia ma jedną główną rurę zasilającą, można na niej wykonać rozdział: trójnik, a za nim dwie linie z osobnymi reduktorami.
Na pierwszej linii: filtr + reduktor 1 bar + zawory sekcyjne do taśm kroplujących. Na drugiej: filtr (często drobniejszy) + reduktor 2 bary + zawory do mikrozraszaczy lub linii zamgławiających.
Daje to pełną kontrolę: przy pracy sekcji kroplowej ciśnienie jest stałe i bezpieczne, a przy pracy sekcji zraszaczowej główny układ nie jest „duszony” zbyt niskim ciśnieniem.
Naprzemienne uruchamianie sekcji
Przy ograniczonej wydajności pompy lub przy zasilaniu z kranu rozsądne jest naprzemienne uruchamianie obwodów. Najpierw kroplowniki, potem mikrozraszacze, nigdy razem.
Sterownik nawadniania może mieć osobne programy czasowe: linie kroplujące rano i wieczorem, mikrozraszacze krótko w południe do schładzania szklarni. Pompa pracuje wtedy w komfortowym zakresie, a spadki ciśnienia są minimalne.
Dobór filtracji do różnych emiterów
Mikrozraszacze i zamgławiacze są zwykle wrażliwsze na zanieczyszczenia niż taśmy kroplujące. Przy zbyt grubym filtrze będą się nierównomiernie zatykały, a ciśnienie lokalnie spadnie.
Częsty układ: na wejściu główny filtr dyskowy (np. 120 mesh), a przed mikrozraszaczami dodatkowy filtr drobniejszy, montowany tylko na tej gałęzi. Spadek ciśnienia na filtrze warto policzyć i uwzględnić przy ustawianiu reduktora.
Bilans przepływów przy systemie mieszanym
Mikrozraszacze często mają znacznie większy przepływ jednostkowy niż pojedynczy kroplownik. Łatwo wówczas przekroczyć możliwości źródła wody, nawet przy poprawnym ciśnieniu statycznym.
Przed montażem dobrze jest policzyć: ile litrów na godzinę pobiera jedna sekcja kroplowa, a ile sekcja zraszaczowa. Jeśli suma przekracza wydajność pompy, sekcje powinny być uruchamiane osobno lub podzielone na mniejsze.
Stosowanie zaworów dławiących i regulatorów przepływu
W systemach, gdzie nie da się wydzielić osobnych reduktorów ciśnienia, częściowo pomaga dławienie przepływu zaworami kulowymi przy sekcjach o mniejszym zapotrzebowaniu.
Nie jest to rozwiązanie idealne, ale pozwala w praktyce „zabrać” część przepływu i utrzymać korzystniejsze ciśnienie w sekcjach, które tego najbardziej wymagają. Przy stałych układach lepsze są specjalne regulatory przepływu montowane przed sekcją.
Różnice wysokości w szklarni a ciśnienie robocze
Nawet w tunelu z lekkim spadkiem terenu między jednym a drugim końcem linia kroplująca potrafi pracować inaczej. Różnica 1 m wysokości to ok. 0,1 bara ciśnienia.
Przy krótkich liniach zwykle trudno to zauważyć, ale przy dłuższych i przy dokładnych uprawach (np. rozsady w doniczkach) górna część może dostawać mniej wody. Pomagają emitery kompensacyjne lub podział na sekcje zgodnie ze spadkiem terenu.
Dostosowanie ciśnienia do różnych typów roślin
Niektóre rośliny wymagają delikatniejszego, częstszego podlewania (np. rozsady, zioła w małych pojemnikach), inne lubią rzadsze, ale obfitsze cykle.
Na jednej instalacji można to osiągnąć, łącząc różne emitery przy tym samym ciśnieniu: rośliny wrażliwe na przelanie podlewane są z kroplowników o mniejszym przepływie, bardziej „żarłoczne” z większych, przy identycznym ciśnieniu sekcji.
Zmiany ciśnienia sezonowo i w ciągu dnia
Przy zasilaniu z sieci wodociągowej rano i wieczorem ciśnienie bywa wyższe niż w południe, gdy sąsiedzi intensywnie korzystają z wody.
Jeśli reduktor jest dobrej jakości, różnice za nim będą niewielkie. Gdy jednak zaobserwujesz, że przy podlewaniu popołudniowym końcówki linii są suche, najlepiej przesunąć nawadnianie na godziny o stabilniejszym ciśnieniu albo zmniejszyć liczbę jednocześnie pracujących sekcji.
Awaryjne obejścia i praca „na skróty”
Zdarza się, że reduktor ciśnienia ulegnie awarii w środku sezonu. Tymczasowym rozwiązaniem może być częściowe zakręcenie zaworu kulowego przed liniami, tak aby ręcznie „zdusić” ciśnienie.
To tylko doraźna pomoc. Przy takim obejściu konieczne są częste kontrole: czy taśmy nie puchną, czy nie wyskakują złączki. Jak najszybciej trzeba wrócić do pracy z działającym reduktorem.
Stopniowe rozbudowywanie systemu z zachowaniem stabilnego ciśnienia
Większość użytkowników nie buduje docelowego systemu od razu. Dochodzą kolejne rzędy, osobne sekcje, nowe typy emiterów.
Przed każdym dołożeniem linii dobrze jest spisać obecny bilans: ciśnienie na wejściu, ciśnienie za reduktorem, liczbę linii i szacowany przepływ. Nową linię lub sekcję dodaje się tak, aby nie przekroczyć możliwości źródła wody i nie przeciążyć istniejących reduktorów.
Konserwacja a stabilność ciśnienia
Spadki ciśnienia bardzo często biorą się nie z błędnego projektu, lecz z zaniedbań serwisowych. Najczęstszy problem to zanieczyszczony filtr lub częściowo zapchane linie.
Prosty harmonogram: przepłukanie filtrów co kilka dni intensywnej pracy, okresowe płukanie końców linii kroplujących i szybka wymiana uszkodzonych odcinków. Po każdej takiej operacji opłaca się rzucić okiem na manometr i porównać wskazanie z wcześniejszymi notatkami.
Dokumentowanie ustawień i zmian w systemie
Zapisywanie podstawowych danych (ciśnienie za reduktorem dla każdej sekcji, czas pracy, liczba linii, typ emiterów) ułatwia późniejsze diagnozowanie problemów.
Jeśli po sezonie decydujesz się na zmianę taśm, dodanie sekcji albo wymianę pompy, od razu wiadomo, od jakich parametrów startowałeś i jakie ciśnienie było stabilne w poprzedniej konfiguracji.
Najczęściej zadawane pytania (FAQ)
Jakie ciśnienie jest najlepsze do nawadniania kropelkowego w szklarni?
W większości przydomowych szklarni dobrze sprawdza się ciśnienie w zakresie ok. 0,8–1,5 bara. Dla delikatnych taśm kroplujących bezpiecznym punktem odniesienia jest zwykle okolica 1,0–1,2 bara.
Jeśli masz linie kroplujące z kompensacją ciśnienia, często pracują one stabilnie przy 1,5–2 barach, ale zawsze trzeba sprawdzić dane producenta. Zbyt niskie ciśnienie daje „sączenie”, zbyt wysokie – rozbryzg kropli i ryzyko pękania taśmy.
Jak sprawdzić, jakie ciśnienie powinien mieć mój system kropelkowy?
Najpierw odczytaj parametry z opakowania taśmy lub linii: szukaj informacji typu „zalecane ciśnienie pracy” albo „zakres pracy 0,8–3 bary”. To jest podstawowy punkt odniesienia.
Jeśli jest podany tylko szeroki zakres, ustaw instalację tak, by pracowała bliżej dolnej–środkowej wartości (np. 1,0–1,2 bara przy zakresie 0,8–3 bary). Gdy stosujesz różne typy linii, dopasuj ciśnienie do najsłabszego elementu systemu.
Jak ustabilizować ciśnienie w nawadnianiu kropelkowym z sieci lub hydroforu?
Do instalacji z sieci wodociągowej lub hydroforu wstawia się reduktor ciśnienia przed rozdziałem na linie kroplujące. Ustawiasz na nim wartość zgodną z wymaganiami taśmy lub emiterów, np. 1 bar.
Przy większych szkarniach przydaje się także:
filtr siatkowy lub dyskowy przed reduktorem (chroni go przed zapychaniem),
zawory sekcyjne, żeby nie puszczać całej szklarni naraz, gdy przepływ jest za mały.
Prosty manometr wpięty za reduktorem pozwala na bieżąco kontrolować, czy ciśnienie jest stabilne.
Jakie ciśnienie daje zbiornik grawitacyjny i czy wystarczy do taśmy kroplującej?
Przyjmuje się, że każdy metr wysokości słupa wody to ok. 0,1 bara. Zbiornik stojący 1,5 m nad taśmą daje tylko ok. 0,15 bara, co dla większości standardowych emiterów jest za mało.
Aby system grawitacyjny działał sensownie ze zwykłą taśmą, zbiornik musi być zawieszony znacznie wyżej (kilka metrów) lub trzeba zastosować taśmy/emitory specjalnie projektowane do pracy przy bardzo niskim ciśnieniu. W praktyce przy krótkich liniach grawitacja bywa akceptowalna, ale równomierność podlewania jest gorsza.
Co się dzieje, gdy ciśnienie w linii kroplującej jest za niskie lub za wysokie?
Przy za niskim ciśnieniu woda ledwo sączy się z emiterów, końcówki rzędów mogą praktycznie nie dostawać wody, a zaplanowane dawki według czasu pracy systemu przestają mieć sens. Rośliny w odleglejszych miejscach szybciej więdną i są wyraźnie słabsze.
Przy zbyt wysokim ciśnieniu taśma jest przeciążona, krople zamieniają się w małe fontanny, a woda rozbryzguje się na łodygi i liście. To zwiększa ryzyko chorób grzybowych i może prowadzić do pękania taśmy lub wyskakiwania złączek.
Jak wyrównać podlewanie na początku i na końcu długiej linii kroplującej?
Najważniejsze jest dobranie właściwego ciśnienia roboczego i niedopuszczanie do zbyt długich pojedynczych linii względem zaleceń producenta. Jeśli linia jest dłuższa, niż podano w dokumentacji dla danego ciśnienia, końcówki zawsze będą podlewane słabiej.
Pomaga też:
podział na krótsze sekcje z osobnymi zaworami,
stosowanie linii z kompensacją ciśnienia przy dłuższych rzędach,
zasilanie linii z obu końców lub z środka, jeśli konstrukcja na to pozwala.
Po uruchomieniu instalacji warto po prostu sprawdzić „na oko”, czy z emiterów na początku i końcu rzędu woda wypływa z podobną intensywnością.
Jak policzyć dawkę wody na rząd roślin przy zadanym ciśnieniu?
Potrzebujesz trzech danych: wydajności emitera (np. 2 l/h przy 1 barze), rozstawu emiterów (np. 33 cm) oraz długości rzędu. Liczbę emiterów obliczasz, dzieląc długość rzędu przez rozstaw, a następnie mnożysz przez wydajność jednego emitera.
Przykład: rząd 10 m, emitery co 33 cm, 2 l/h przy 1 barze. Masz ok. 30 emiterów, czyli cała linia podaje 60 l/h. Jeśli system pracuje 30 minut, daje ok. 30 litrów. Gdy ciśnienie spada poniżej roboczego, rzeczywista dawka będzie mniejsza niż z wyliczeń.
